台北101風阻尼器 驚險維修任務這樣做

新頭殼newtalk | 陳奕 台北市報導
1970-01-01T00:00:00Z

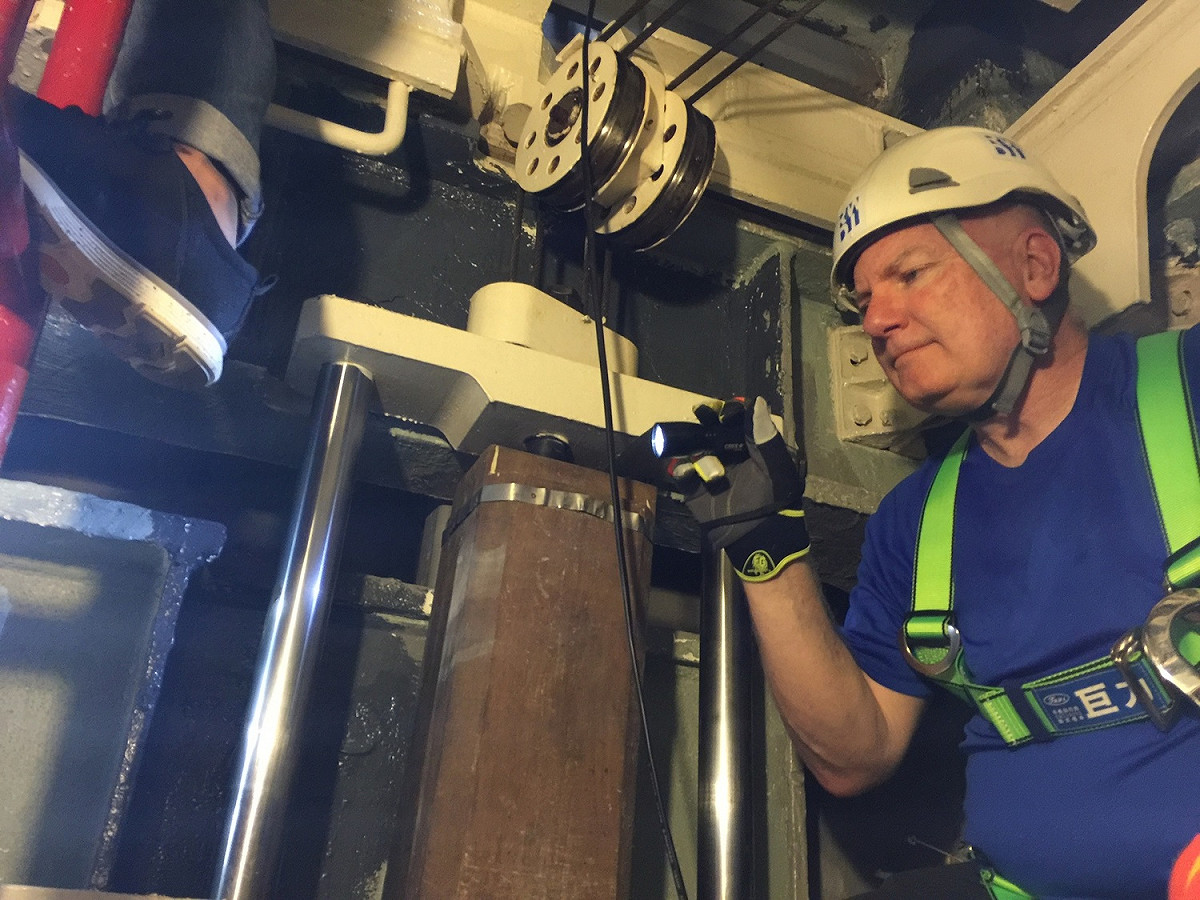

台北101風阻尼器加拿大技師檢查質量塊的維修狀況   圖:101提供
台北101風阻尼器加拿大技師檢查質量塊的維修狀況   圖:101提供
台北101觀景台的風阻尼球 (Wind Damper),一對設置在塔尖450-508公尺處,稱為「小型質量塊調質阻尼器」,各重達6公噸,維護人員須穿戴安全吊索和防護措施,一路攀爬60公尺垂直樓梯後,在狹窄的塔尖空間進行勘查,並以千斤頂撐開彈簧組件、進行維修。
摩天大樓為了減緩地震時的搖晃,會設置風阻尼器,例如台北101、高雄85大樓、上海中心、上海環球金融中心等都有設置。台北101觀景台的風阻尼球 (Wind Damper),是台北101大樓防風抗震的重要結構之一,向來被視為101鎮樓之寶,是世界最大最重,唯一外露供參觀的風阻尼球,除了日常的護之外,每五年還要請原始設計的加拿大團隊來台進行一次監測保養。其原始設計師─加拿大技師團隊RWDI,27日一連兩天為阻尼器進行五年一次的監測保養。

台北101從興建之初,即設有兩座風阻尼器,風阻尼器向來被視為台北101鎮樓之寶,由加拿大技師RWDI以及Motioneering公司負責設計、製造與施工。台北101阻尼器平日的維護,由台北團隊進行,而專門項目的維護檢測則委由外籍團隊執行,其原始設計師─加拿大技師團隊RWDI,27日一連兩天為阻尼器進行五年一次的監測保養。

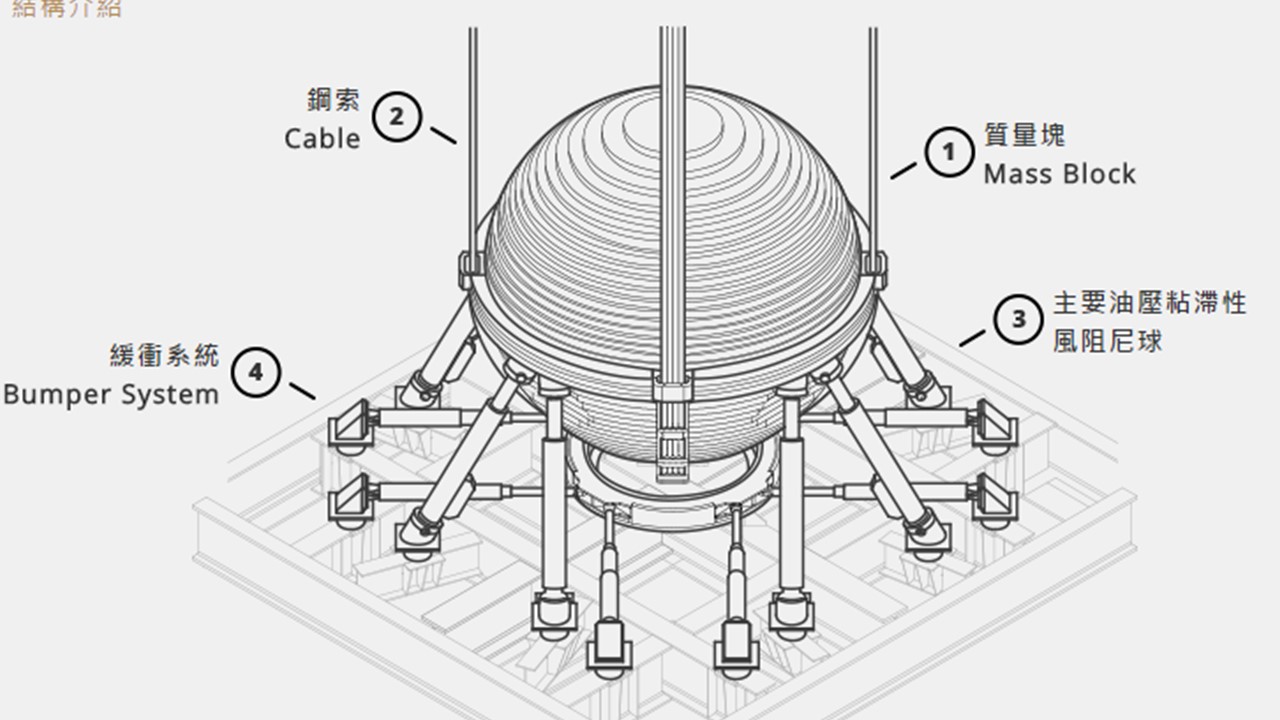

台北101為外界所熟知的一座阻尼器主體位於88與89樓,呈圓球形狀,它的直徑5.5公尺,總重量660公噸,由41層鋼板所組成,每片厚度達12.5公分,並以8條長42公尺、直徑9公分的鋼纜,自92樓懸吊至87樓。這每條鋼纜是由2000多條較細的鋼索組成,可確保鋼纜的彈性與耐久性,安全係數達到9,每一條皆可單獨支撐全部風阻尼器的重量。

同時維修另一座較不為人知的阻尼器,是一對設置在塔尖450-508公尺處,稱為「小型質量塊調質阻尼器」,各重達6公噸,維護人員須穿戴安全吊索和防護措施,一路攀爬60公尺垂直樓梯後,在狹窄的塔尖空間進行勘查,並以千斤頂撐開彈簧組件、進行維修。

風阻尼器是超高層大樓達到舒適穩定度不可或缺的設備,台北101風阻尼器由於位於至高點,其例行性與重大監測保養,不僅需要專門技術,更得具備過人的體力和膽量,方能圓滿達成任務。

<iframe width="854" height="480" src="https://www.youtube.com/embed/tYnFqD-wJDg" frameborder="0" allowfullscreen></iframe>

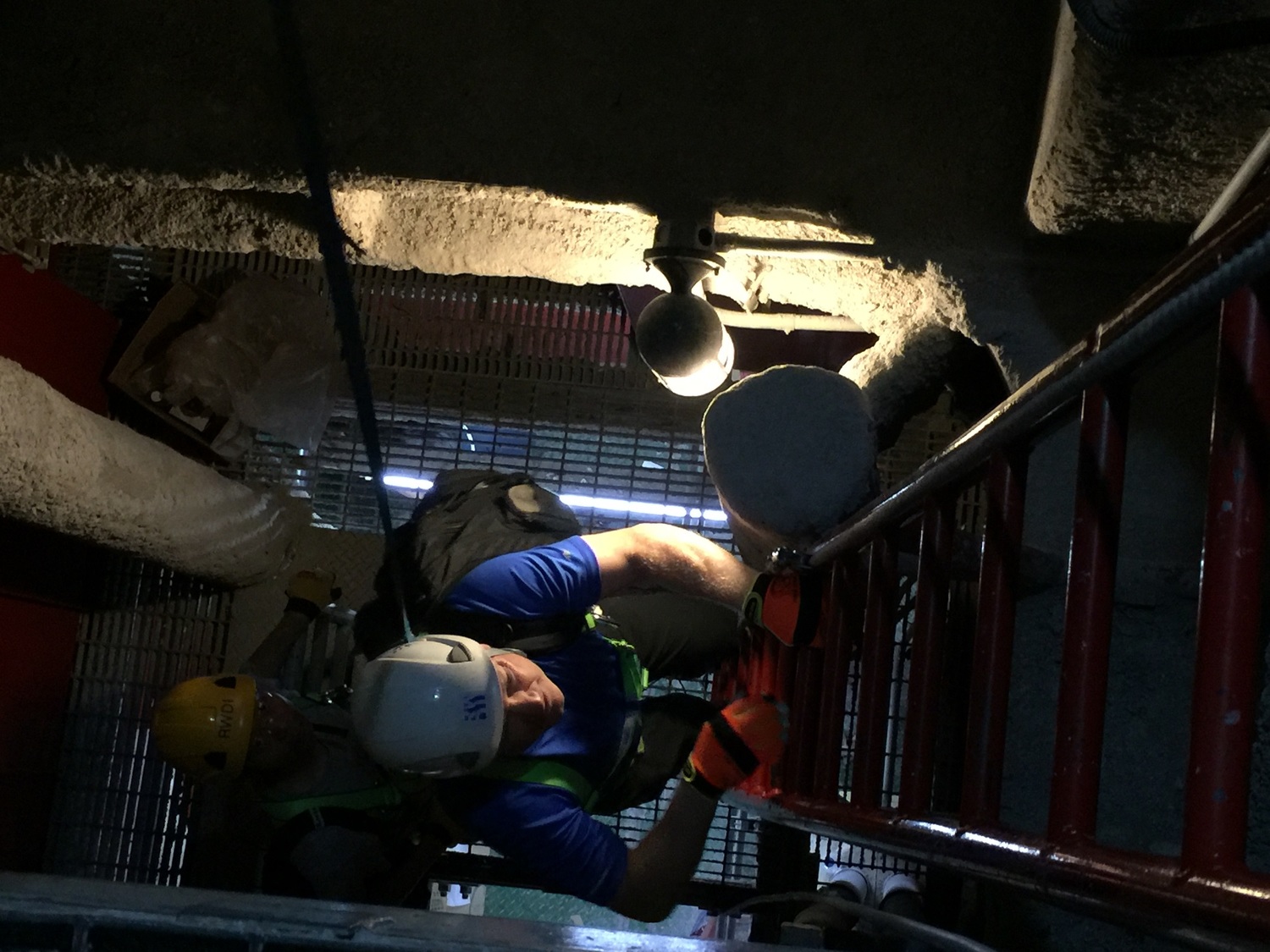

6月27日加拿大技師檢查質量塊維修台北101風阻尼器狀況,為了檢查位於塔尖的質量塊,必須垂直攀爬60公尺階梯。   圖:101提供
6月27日加拿大技師檢查質量塊維修台北101風阻尼器狀況,為了檢查位於塔尖的質量塊,必須垂直攀爬60公尺階梯。   圖:101提供

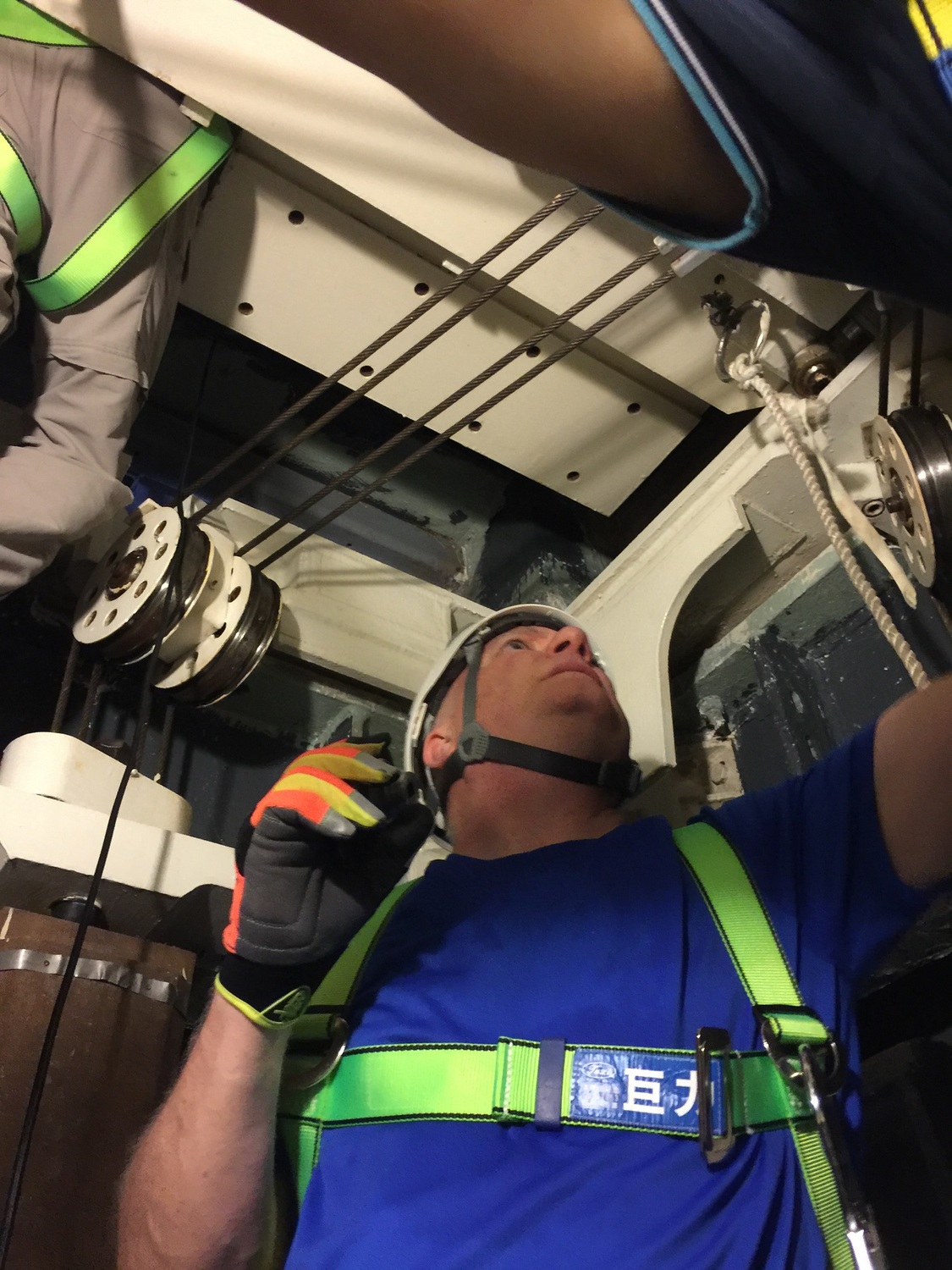

月27日加拿大技師檢查台北101風阻尼器質量塊維修狀況。   圖:101提供
月27日加拿大技師檢查台北101風阻尼器質量塊維修狀況。   圖:101提供

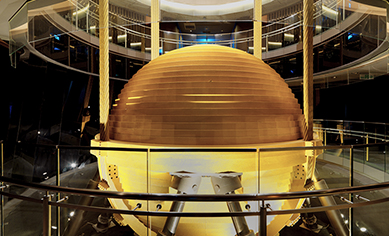

台北101觀景台的風阻尼球 (Wind Damper),是台北101大樓防風抗震的重要結構之一,向來被視為101鎮樓之寶。   圖:翻攝自101官網
台北101觀景台的風阻尼球 (Wind Damper),是台北101大樓防風抗震的重要結構之一,向來被視為101鎮樓之寶。   圖:翻攝自101官網

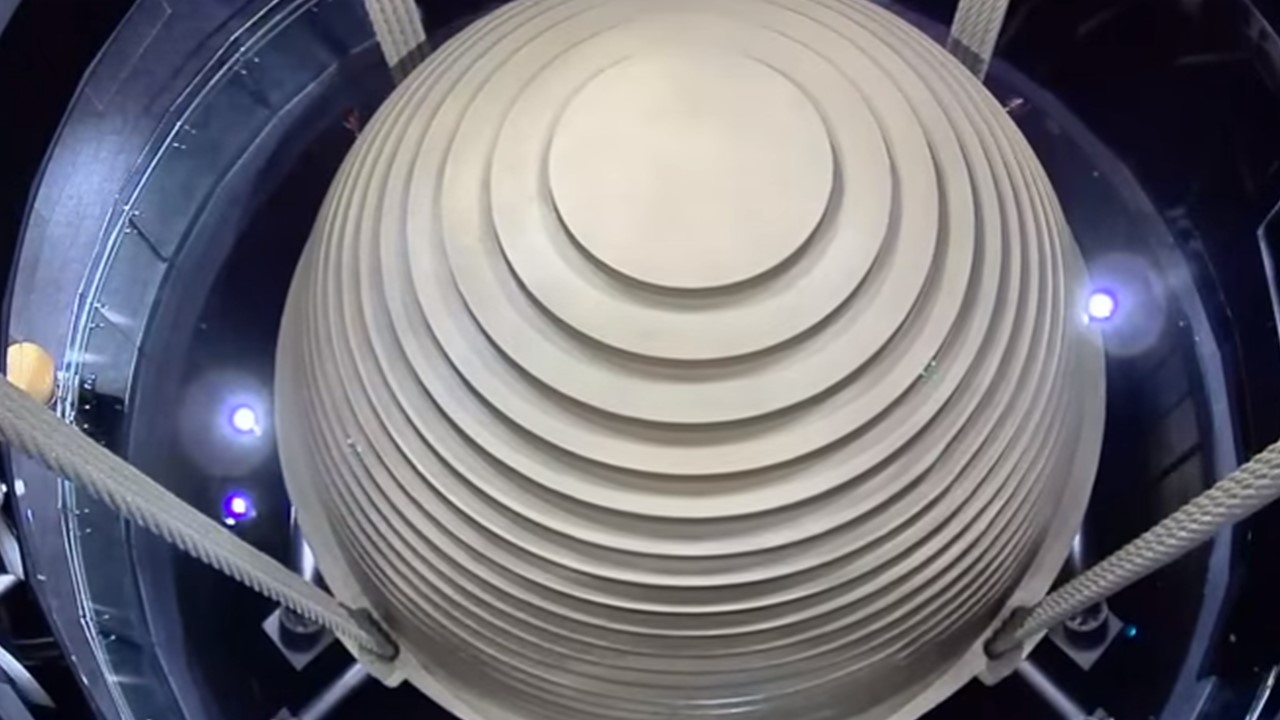

台北101觀景台的風阻尼球 (Wind Damper),這每條鋼纜是由2000多條較細的鋼索組成,可確保鋼纜的彈性與耐久性,安全係數達到9,每一條皆可單獨支撐全部風阻尼器的重量。   圖:翻攝自101官網
台北101觀景台的風阻尼球 (Wind Damper),這每條鋼纜是由2000多條較細的鋼索組成,可確保鋼纜的彈性與耐久性,安全係數達到9,每一條皆可單獨支撐全部風阻尼器的重量。   圖:翻攝自101官網
台北101觀景台的風阻尼球 (Wind Damper),是台北101大樓防風抗震的重要結構之一,向來被視為101鎮樓之寶,是世界最大最重,唯一外露供參觀的風阻尼球。   圖:翻攝自101官網
台北101觀景台的風阻尼球 (Wind Damper),是台北101大樓防風抗震的重要結構之一,向來被視為101鎮樓之寶,是世界最大最重,唯一外露供參觀的風阻尼球。   圖:翻攝自101官網
